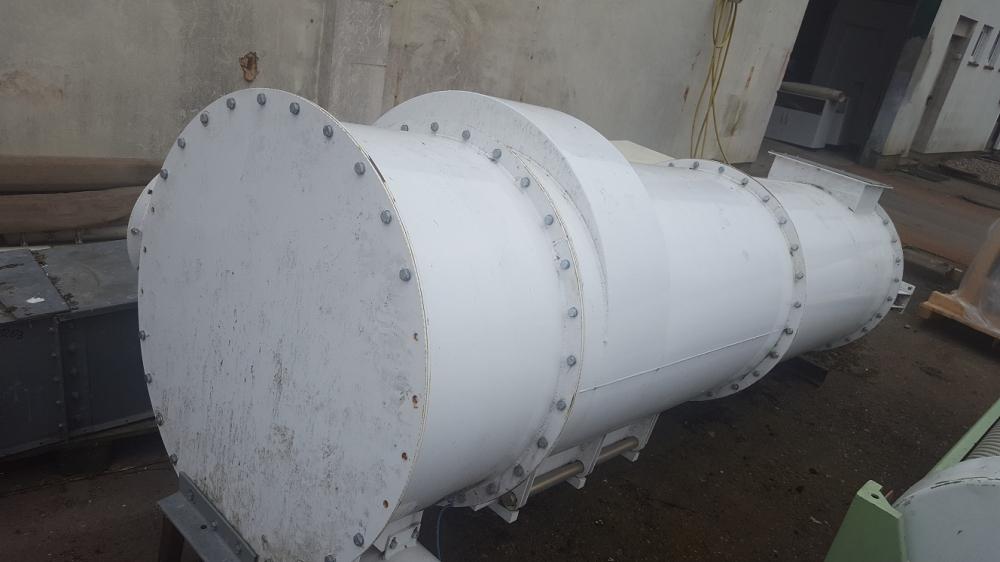

Filcon - Düsenfilter

Das Filter Typ RA ist ein Standard-Aspirationsfilter, bei dem die staubhaltige Luft in den Eintritt oben eingeleitetwird. Bei der Plazierung des Eintritts im oberen Bereich, durch eine korrekt ausgelegte Eintrittsgröbe und damit Geschwindigkeit, wird eine optimale Vorabscheidung der Partikel schon im Eintritt erreicht. Die Zentrifugalkraft führt die schweren Partikel in einer Spiralbahn am Filtergehäuse entlang, so daß diese zuletzt im Kegel landen und damit am Auslauf des Filters. Die leichten Partikel werden an den Schlauch angesaugt und nach einer einstellbaren Zeit mit dem Filcon-Spülsystem abgereinigt. Bei der Abreinigung werden die Partikel durch den Druckstoß vom Schlauch abgereinigt, nach unten gedrückt und in den Auslauf ausgetragen.

Technische Daten

• Breite: 900 mm
• Höhe: 4.000 mm
• Anzahl Filterschläuche: 12 Stück
• Anzahl Membranventile: 2 + 2 Stück
• Ventil Größe: 1“ + 1½”
• Filtersteuerung, Typ: FI 6 SP
• Versorgungspannung: 230 V AC / 50 Hz
• Steuerspannung: 24 V DC
• Max. Belastung: 5 VA in stand by ; 30 VA bei Pulse
• Einstellung – Puls: 2 – 500 ms ( Empfehlung 50 ms. )
• Einstellung – Pause: 1 – 250 Sekunden ( wird je von Produkt Eingestellt )
• ( Filterbeladung – Eingestellt nach dem Differenzdruck)
• Schutzart: IP 65 version 6.4
• Umgebungstemperatur: -10 til 50 ° C
• Typ: FI – 12 – SP
